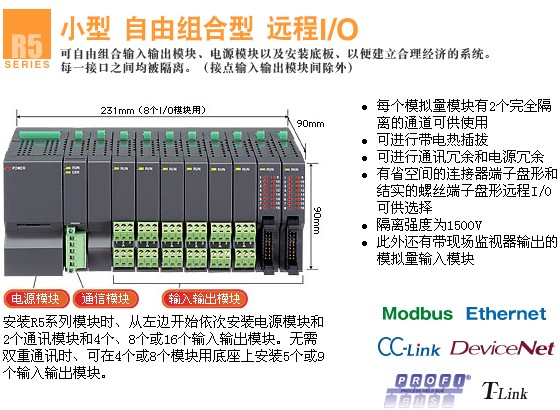

远程I/0
产品介绍 产品介绍 R3系列 R5系列 R1系列 R7系列 其他产品

电源模块
机型 规格
R5-PSR DC24V
R5-PSK AC100～120V
R5-PSL AC200～240V

底板
机型 规格
R5-BS04 4个模块用
R5-BS05 * 5个模块用
R5-BS08 8个模块用
R5-BS09 * 9个模块用
R5-BS16 16个模块用
*单路通讯方式 		点击型号可查看产品规格书的PDF文件
通讯模块
机型 规格
R5-NE1 Modbus/TCP (以太网)
R5-NM1 Modbus
R5-ND1 DeviceNet
R5-ND2 DeviceNet (模拟量信号32点)
R5-NP1 PROFIBUS-DP
R5-NP2 PROFIBUS-DP (模拟量信号32点)
R5-NC1 CC-Link
R5-NC2 CC-Link (模拟量信号32点)
R5-NF1 T-Link

模拟量输入模块
点击型号可查看产品规格书的PDF文件
输入信号 CH 规格 规格书
欧洲式端子型 螺丝端子型
热电偶 1 输入信号∶K, E, J, T, B, R, S, C, N, U, L, P
变换精度∶±0.4℃
响应时间∶0.2s以下 (0→90%) 		R5-TS1 R5T-TS1
2 R5-TS2 R5T-TS2
热电阻 1 输入信号∶Pt100, Pt1000, Pt50, Ni100,
Ni508.4, Cu10, Cu50
变换精度∶±0.4℃
响应时间∶0.2s以下 (0→90%) 		R5-RS1 R5T-RS1
2 R5-RS2 R5T-RS2
直流电压 1 输入信号∶DC -10～+10V, DC1～5V其它
变换精度∶±0.05%
响应时间∶0.2s以下 (0→90%) 		R5-SV1 R5T-SV1
2 R5-SV2 R5T-SV2
直流电流 1 输入信号∶DC -40～+40V, DC1～5V其它
变换精度∶±0.1%
响应时间∶0.2s以下 (0→90%) 		R5-SS1 R5T-SS1
2 R5-SS2 R5T-SS2
配电器 1 输入信号∶DC 4～20mA
变换精度∶±0.05%
响应时间∶0.2s以下 (0→90%)
输出电压范围∶DC24～28V (DC22mA以下) 		R5-DS1 R5T-DS1
2 R5-DS2 R5T-DS2
电位器 1 输入信号∶100～10kΩ
变换精度∶±0.1%
响应时间∶0.1s以下 (0→90%) 		R5-MS1 ---
2 R5-MS2 ---
CT 1 输入信号∶AC 0～5A (使用螺丝端子盘形输入端子)
变换精度∶±0.5% (输入范围在5～100％时)
响应时间∶0.5s以下 (0→90%) 		--- R5T-CT1
2 --- R5T-CT2
PT 1 输入信号∶AC 0～250V (使用螺丝端子盘形输入端子)
变换精度∶±0.5% (输入范围在5～100％时)
响应时间∶0.5s以下 (0→90%) 		--- R5T-PT1
2 --- R5T-PT2
累计脉冲 2 无电压开关 2点 负极公共端
脉冲检测电压∶最大DC24V
最大输入频率∶100Hz
响应时间∶0.1s以下 		R5-PA2 R5T-PA2

欧洲式端子型
欧洲式端子型、连接器形
螺丝端子型

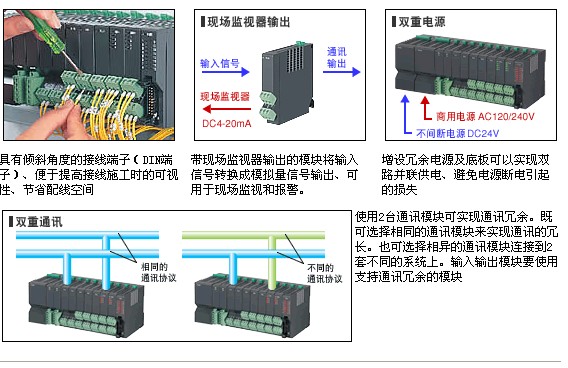

带现场监视器输出的模拟量输入模块
点击型号可查看产品规格书的PDF文件
输入信号 CH 规格 机型
热电偶 1 输入信号∶K, E, J, T, B, R, S, C, N, U, L, P
输出信号∶DC4～20mA 		R5-TS1A
热电阻 1 输入信号∶Pt100, Pt1000, Pt50, Ni100, Ni508.4, Cu10, Cu50
输出信号∶DC4～20mA 		R5-RS1A
直流电压 1 输入信号∶±10V, ±5V, ±1V, 0～10V, 0～5V, 1～5V, 0～1V
输出信号∶DC4～20mA 		R5-SV1A
直流电流 1 输入信号∶±40mA, ±20mA, ±1mA, 0～40mA, 0～20mA,
4～20mA, 0～1mA
输出信号∶DC4～20mA 		R5-SS1A
配电器 1 输入信号∶DC4～20mA
2线制变送器用电源电压范围∶DC24～28V (22mA以下)
输出信号∶DC4～20mA 		R5-DS1A
电位器 1 输入信号∶100～10kΩ
输出信号∶DC4～20mA 		R5-MS1A
模拟量输出模块
点击型号可查看产品规格书的PDF文件
输出信号 CH 规格 规格书
欧洲式端子型 螺丝端子型
直流电压 1 输入信号∶DC -10～+10V, DC1～5V其它
变换精度∶±0.05% (DC -10～+10V)
响应时间∶0.2s以下 (0→90%) 		R5-YV1 R5T-YV1
2 R5-YV2 R5T-YV2
直流电流 1 输入信号∶DC -40～+40V, DC4～20mA其它
变换精度∶±0.1%
响应时间∶0.2s以下 (0→90%) 		R5-YS1 R5T-YS1
2 R5-YS2 R5T-YS2
脉冲 2 光电MOS继电器2点
额定负载∶AC/DC 125V 50mA
最大输出频率∶100Hz
响应时间∶0.1s以下 		R5-PC2 R5T-PC2
TOP
接点输入模块
点击型号可查看产品规格书的PDF文件
输入信号 CH 规格 规格书
欧洲式端子型 螺丝端子型
Di 4点 4 无电压开关 4点 负极公共端（2点1公共端）
接点检测电压∶DC13V （DC24V 外部电源型）
响应时间∶0.1s以下 		R5-DA4
R5T-DA4
Di 16点 16 无电压开关 16点 负级公共端（全点共用）
接点检测电压∶DC5V （DC24V 外部电源型）
响应时间∶0.1s以下 		R5-DA16
（连接器形）
接点输出模块
点击型号可查看产品规格书的PDF文件
输出信号 CH 规格 规格书
欧洲式端子型 螺丝端子型
Do 4点 4 继电器接点 4点 2点1公共端
额定负载∶AC250V/DC30V 0.5A
响应时间∶0.1s以下 		R5-DC4
R5T-DC4
Do 16点 16 集电极开路 16点 负极公共端（全点共用）
额定负载∶DC30V/60mA
响应时间∶0.1s以下 		R5-DC16
（连接器形）
